Module de puissance AC-DC pour VE (30/40kW), refroidi par liquide

Module de puissance AC-DC pour VE (30/40kW), refroidi par liquide
Contact
Caractéristiques

Ces modules de puissance AC-DC refroidis par le liquide convertissent le courant d'entrée AC en sortie DC pour le système de recharge rapide à une puissance élevée. Leurs dispositifs de puissance SiC et leur structure de refroidissement aident à retenir la chaleur et le bruit sous contrôle, ce qui est idéal pour les sites de recharge qui nécessitent un fonctionnement stable dans des conditions exigeantes. Nos modules de puissance refroidis par liquide sont disponibles en deux modèles 30kW et 40kW, ils peuvent être intégrés dans des chargeurs rapides DC dotés de différentes configurations de puissance, tout en prenant en charge un fonctionnement stable de -40 °C à 60 °C.

30kW Module de puissance AC/DC pour VE

  • Tension de sortie disponible DC : 150-1000V
  • Courant de sortie maximal : ≤120A, voir courbe U/I

40kW Module de puissance AC/DC pour VE

  • Tension de sortie disponible DC : 150-1000V
  • Courant de sortie maximal : ≤40A, voir courbe U/I
Données techniques
Modèle EVR1000-30000A(E) EVR1000-40000(E) EVR1000-40000A(B)
Paramètre d'entrée
Paramètre d'entrée
Tension d'entrée nominale 400 Vac / 480 Vac 3-Phase, 380 Vac / 480 Vac 3-Phase, 380 Vac / 480 Vac
Frequence d'entrée 50 Hz / 60 Hz 45 Hz ~ 65 Hz 45 Hz ~ 65 Hz
Courant entrée ≤ 63 A ≤ 76 A ≤ 76 A
Facteur de puissance (PF) ≥ 0.99 (Maximum value) ≥ 0.99 ≥ 0.99
Taux de distorsion harmonique ≤ 5% ≤ 5% ≤ 5%
Paramètre de sortie
Puissance du systeme 30 kW 40 kW 40 kW
Sortie nominale — 1000 V @ 40 A 1000 V @ 40 A
Tension de sortie 150 ~ 1000 Vdc 150 ~ 1000 Vdc 150 ~ 1000 Vdc
Courant d'entrée ≤ 120 A 0 ~ 133.4 A (T ≤ 60℃) 0 ~ 133.4 A (T ≤ 60℃)
Rendement maximal ≥ 96.5% ≥ 96.0% (charge pleine), ≥ 96.5% (Peak) ≥ 96.0% (charge pleine), ≥ 96.5% (Peak)
Communication CAN 2.0 CAN Bus CAN Bus
Environnement de fonctionnement
Température de fonctionnement -40℃ ~ +60℃ (w/o derating); Stop operation at 75℃ -40℃ ~ +60℃ (normal operation) -40℃ ~ +60℃ (Normal Operation)
Température de stockage — -40℃ ~ +75℃ -40℃ ~ +75℃
Humidité 0 ~ 95% RH (Non-condensement) 0 ~ 95% RH (non-condensement) 0 ~ 95% RH (non-condensement)
Altitude ≤ 2000 m ≤ 2000 m (charge pleine a la sortie) ≤ 2000 m (charge pleine a la sortie)
Caracteristiques phisique
Dimension 370 × 542.5 × 73 mm 370 × 542.5 × 73 mm 370 × 543 × 73 mm
Poids 27 kg Approx. 27 kg Approx. 27 kg
Courbe de performance

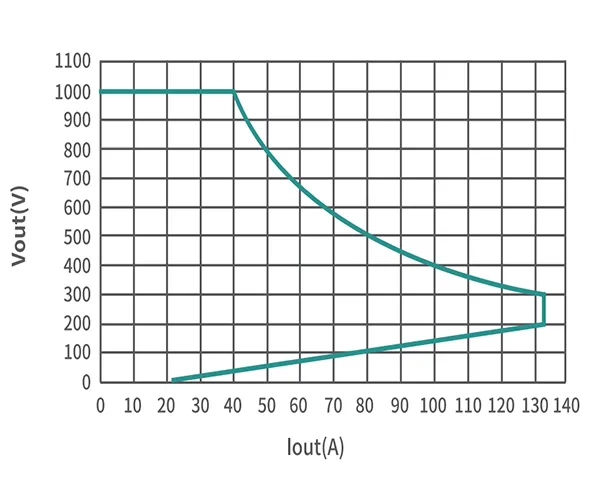

30kW

30kW

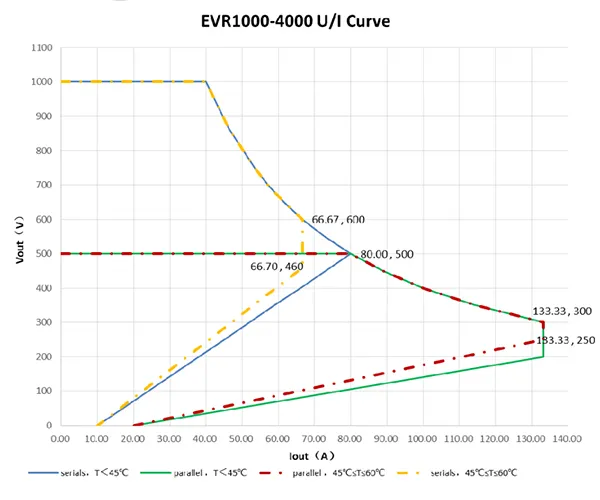

40kW

40kW
