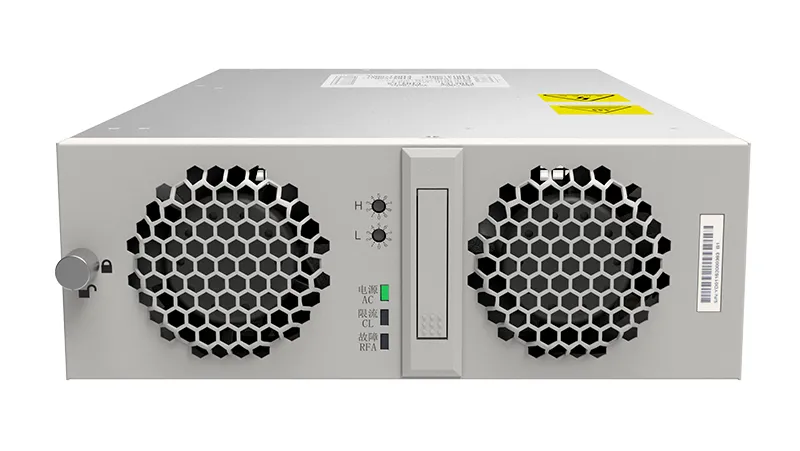

Module de puissance triphasique AC/DC pour vehicule electrique (20kW)

Module de puissance triphasique AC/DC 20kW
  • Module de puissance triphasique AC/DC 20kW
  • Module de puissance triphasique AC/DC 20kW
Contact
Caractéristiques

Nos modules de puissance DC de 20 kW sont utilisés dans les systèmes de charge et les applications d'alimentation DC industrielle qui nécessitent une sortie stable et une plage de tension flexible. Ces modules redresseurs CA/DC prennent une entrée AC triphasée et fournissent une sortie DC à large gamme, ce qui convient aux véhicules à énergies nouvelles, à l'alimentation DC industrielle et aux systèmes de charge de moyenne à forte puissance. Le contrôle numérique par DSP confère aux modules une régulation de puissance plus précise, tandis que la commutation douce résonnante aide à réduire les pertes de commutation et que la correction active du facteur de puissance (PFC) améliore la qualité du courant d'entrée.

  • Tension de sortie disponible DC : 30V ~ 105V / 60V ~ 200V / 20V ~ 120V (trois modèles disponibles)
  • Courant de sortie maximal : 200A / 100A
Données techniques
Modèle ICR100-20000C (105V) ICR200-20000C ICR100-20000F
Paramètre de sortie
Tension d'entrée 3-Phase, 380 Vac / 480 Vac 3-Phase, 380 Vac / 480 Vac 3-Phase, 380 Vac / 480 Vac
Fréquence 45 Hz ~ 65 Hz 45 Hz ~ 65 Hz 45 Hz ~ 65 Hz
Courant d'entrée < 40 A < 40 A < 40 A
Facteur de puissance ≥ 0.99 ≥ 0.99 ≥ 0.99
THDi ≤ 5% ≤ 5% ≤ 5%
Paramètre de sortie
Tension de sortie 20 kW 20 kW 20 kW
Tension de Value — — 100 V @ 200 A
Courant de sortie 200 A 100 A —
Tension de sortie 30 ~ 105 V 60 ~ 200 V 20 V ~ 120 V (puissance Constante 91 ~ 120 V, puissance de sortie 20 kW)
Courant dùentrée — — 0 ~ 220 A (T ≤ 55℃)
Rende,ent ≥ 94.5% ≥ 94.5% ≥ 95.0% (Peak)
Interface de Communication CAN Bus CAN Bus —
Environment de fonctoinnement
Température de fonctoinnement -40°C ~ 55°C (Normael Operation); 55°C ~ 75°C (Derating Output) -40°C ~ 55°C (Normale Operation); 55°C ~ 75°C (Réduction de sortie) -40°C ~ 55°C (Normale Operation); 55°C ~ 75°C (Réduction de sortie)
Température de stockage -40°C ~ 75°C -40°C ~ 75°C -40°C ~ 75°C
Humidité 0 ~ 95% RH (Non-condensement) 0 ~ 95% RH (Non-condenssement) 0 ~ 95% RH (Non-condenssement)
Altitude Below 2000m (charge pleine a la sortie) Below 2000m (charge pleine a la sortie) Below 2000m (charge pleine a la sortie)
Caracteristique physiaue
Dimensions (W × H × D) 240 × 85 × 370 mm 240 × 85 × 370 mm 214 × 84 × 426 mm (Excl. Traité/Terminals); 214 × 84 × 469 mm (Incl. Traite/Terminals)
Poids net Approx. 9 kg Approx. 9 kg Approx. 10 kg
INCREASE est une entreprise cotée en bourse (Code boursier : 300713) fondée en 2002, spécialisée dans les modules de puissance, les chargeurs VE et les systèmes de stockage d'énergie par batterie (BESS) conçus pour les réseaux de recharge publics, les infrastructures de transport, les applications industrielles et les véhicules spécialisés tels que les chariots élévateurs. Au-delà de la fourniture de produits comme les modules de charge rapide DC et les stations de recharge VE, nous offrons des solutions de recharge VE complètes et clés en main qui accompagnent la transition vers une mobilité durable. Nous sommes le partenaire privilégié des constructeurs automobiles mondiaux et des opérateurs d'infrastructures grâce à plus de deux décennies d'expertise R&D approfondie et à un contrôle qualité interne rigoureux. Avec nos laboratoires EMC et LVD et une équipe d'ingénierie en électronique de puissance solide, INCREASE assure un contrôle qualité de bout en bout, des modules de puissance aux systèmes de recharge VE intégrés, tout en proposant des solutions de stations de recharge VE ODM personnalisées pour répondre aux exigences des différents marchés.
