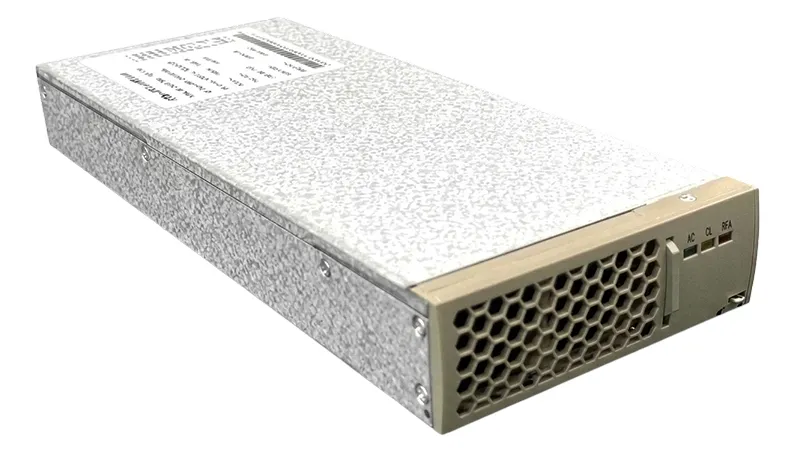

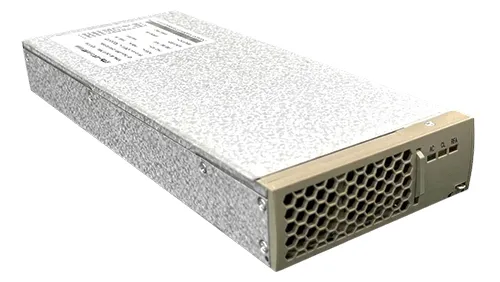

Module de puissance monophasique DC pour VE (3,5 kW)

Module de puissance monophasique DC pour VE (3,5 kW)
Contact
Caractéristiques

Nos modules de puissance rapide DC de 3,5 kW sont des modules redresseurs à découpage haute fréquence développés pour les véhicules industriels, les systèmes de recharge de batteries et les équipements de logistique intelligente. Ils prennent une entrée AC monophasée et fournissent une sortie DC stable, ce qui convient aux systèmes de charge compacts utilisés dans les véhicules industriels, la recharge de batteries et les équipements de logistique intelligente.

  • Tension de sortie disponible DC : 30-100V
  • Courant de sortie maximal : 35A
Données techniques
Paramètre d'entree
Tension d'entrée maximale 220 Vac / 220 Vdc; 110 Vac / 110 Vdc (Charge a moitié)
Tension d'entrée maximale AC: 176 ~ 300 Vac (Charge pleine); 85 ~ 176 Vac (Réduction)
DC: 176 ~ 400 Vdc (Charge pleine); 85 ~ 176 Vdc (Reduction)
Courant d'entrée < 25 A
Fréquence 45 Hz ~ 65 Hz
Facteur de puissance (PF) ≥ 0.99
Taux de distorsion harmonique ≤ 5%
Tension de démarage a l'entrée ≥ 85 Vac or 85 Vdc
Echantillon d'entrée ± 5 Vac or Vdc
Surtension/ Sous-tension Entée AC :Arrêt > 300 Vac, Réprise < 285 Vac; Arrêt < 80 Vac, Réprise > 95 Vac; Précision ± 5 Vac
Entrée DC : Arrêt > 420 Vdc, Réprise < 405 Vdc; Arrêt < 80 Vdc, Réprise > 95 Vdc; Précision ± 5 Vdc
Protection d'entrée Fusible; Circuit de protection contre surchage (SPD)
Paramètre de sortie
Puissance de sortie nominale 3.5 kW
Courant de sortie nominale 35 A
Tension de sortie disponible 30 ~ 100 Vdc
Limitation de courant 10% ~ 120%
Varation parasite ≤ ± 0.5%
Régulation de tension ≤ ± 0.5%
Régulation de courant ≤ ± 1.0%
Erreur de partage de courant ≤ ± 5.0%
Rendemant 92.5% / 93.0%
Petit Circuit Mode de limitation du courant de sortie; Réprise automatique après la disparition du défaut
Surtention Arrêt.internal du module en cas de surtention
  Réinitialisation du module apres la disparition du deéaut
Environnement de fonctionnément
Temperature de fonctionnement -40°C ~ 45°C (Normale Operation); 45°C ~ 75°C (Sortie de réduction linéaire)
Température de stockage -40°C ~ 75°C
Humidité 0 ~ 95% RH (Non-condensement)
Altitude 2000m (charge pleine de sortie)
Caractéristique physique
Dimension (W × H × D) 125 × 41 × 303 mm
Poids net 2 kg

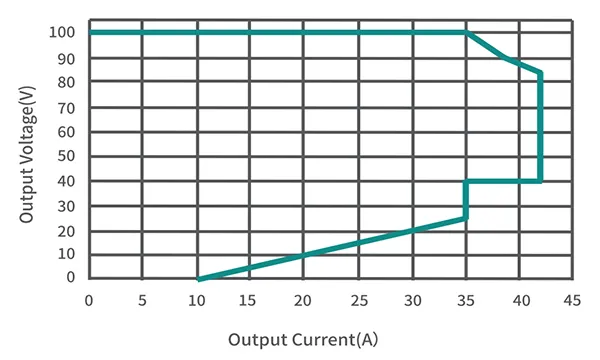

Courbe de performance
Courbe de performance
