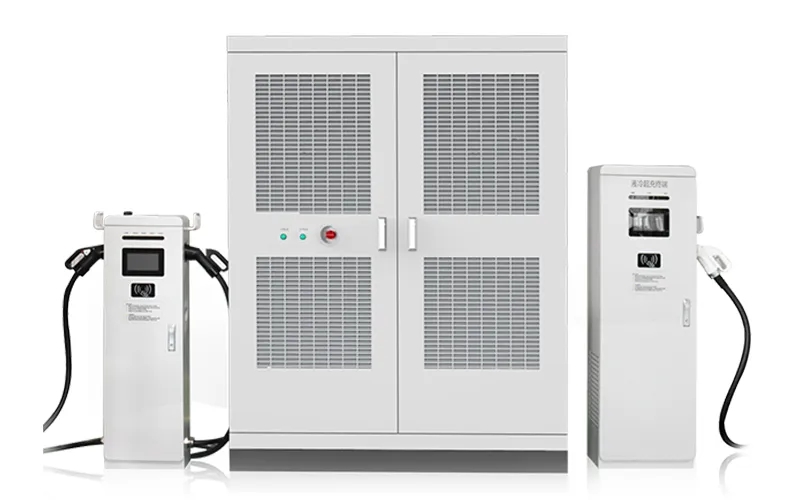

Chargeur split DC pour VE (600-720kW)
Système de charge de distribution
Contact
Construit pour les applications à haute puissance, ce système de distribution de recharge utilise un module de charge à puissance constante 40kW-60kW et prend en compte des tensions de sortie jusqu'à 1000V. L'efficacité de charge dépasse 96% et le système peut être configuré avec 2 à 12 connecteurs de charge, ce qui correspond à différents équipements de charge. Il est pratique pour les stations de recharge publiques, les points de stationnement sur l'autoroute et à d'autres applications de recharge commerciale.
- Indice de protection : IP55
- Température de fonctionnement : -30°C à +70°C (réduction de puissance au-dessus de 55°C)
- Consommation électrique au repos : ≤ 100W
Données techniques
| Mécanique | Système de refroidissement | Matrice: Force de refroidissement par air ; Terminale: force de refroidissement par air et lique | Matrice: Force de refroidissement par air ; Terminale: force de refroidissement par air et lique |
| Dimensions (Matrice) | 1500 × 850 × 1900 mm | 1500 × 850 × 1900 mm | |
| Dimensions (Charge rapide unique/double prise) | 400 × 240 × 1350 mm | 400 × 240 × 1350 mm | |
| Dimensions (Supercharge prise unique) | 500 × 300 × 1600 mm | 500 × 300 × 1600 mm | |
| Entrée AC | Tension d'entrée | 380 Vac ± 20% | 380 Vac ± 20% |
| Fréquence reseau | 45 ~ 65 Hz | 45 ~ 65 Hz | |
| Facteur de puissance | ≥ 0.99 | ≥ 0.99 | |
| Rendement du système | ≥ 96% (Charge a moitié ou plus) | ≥ 96% (Charge a moitié ou plus) | |
| Sortie DC | Puissance de distribution | Planification intélligente, allocation à la demande | Planification intélligente, allocation à la demande |
| Chaine de sortie | 2 to 10 connectors, supports 2 Chaines de supercharge | 2 to 12 connectors, supports 2 Chaines de supercharge | |
| Tension de sortie | DC 150 ~ 1000 V | DC 150 ~ 1000 V | |
| Max. Courant / Systeme total | 2000 A | 2400 A | |
| Courant de sortie en phase terminale | Chargeur rapide a prise unique: 250A; Chargeur rapide a double prises: 250A × 2; Superchargeur a prise unique: 600A / 800A; Terminale personnalisé: 1000A | Chargeur rapide a prise unique: 250A; Chargeur rapide a double prises: 250A × 2; Superchargeur a prise unique: 600A / 800A; Terminale personnalisé: 1000A | |
| Conformite | BMS Communication | Compatible avec ancien et nouveau standards, Respecte les conditions de charge des anciens et nouveaux modeles de vehicle | Compatible avec ancien et nouveau standards, Respecte les conditions de charge des anciens et nouveaux modeles de vehicle |
| Protection | Température de fonctionnement | -30°C ~ +70°C (Réduction 55°C) | -30°C ~ +70°C (Réduction 55°C) |
| Protection | Système enclosure pour IP55 | Système enclosure pour IP55 | |
| Protection contre la poussière | G3-niveau du filtre poussière | G3-niveau du filtre poussière | |
| Functions de protection | Surcharge/protection de sous tension, protection de sortie de surcharge , protection de surtension, Petit circuit protection, protection de la réserve de batterie, protection d'isolation, protection de la porte , protection d'anomalie des datas BMS, protection d'arret en cas d'emergence, Protection d'anomalies du verrou électromagnétique, protection du débranchement anormal, protection de la foudre et les surtensions, protection alarme anti-basculement (en option), protection alarme d'inondation / immersion dans l'eau (en option), etc. | ||

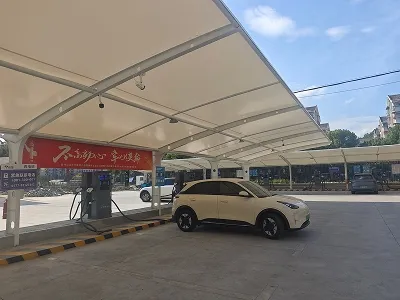

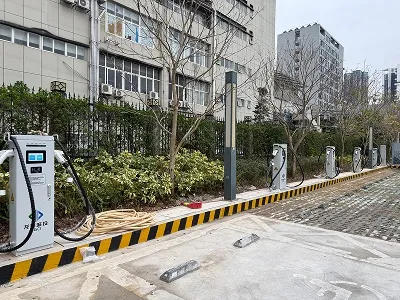

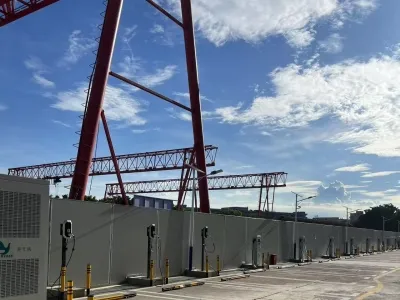

Cas d'application
Station de charge Bonded Zone, Qingxi, Dongguan
Système de charge de type split avec 8 terminales de charge 720kW
Station de charge People's Hospital, Longgang, Shenzhen
Chargeur extérieur DC de type spilt 600kW
Station de charge de Ri'an super nouvel energie, Wenzhou, Zhejiang
Système de charge de type split avec 15 terminales de charge 900kW

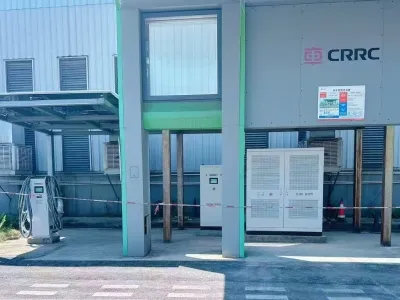

CRRC Shudao Groupe Project, Yibin, Sichuan
Système de charge de type split 900kW
