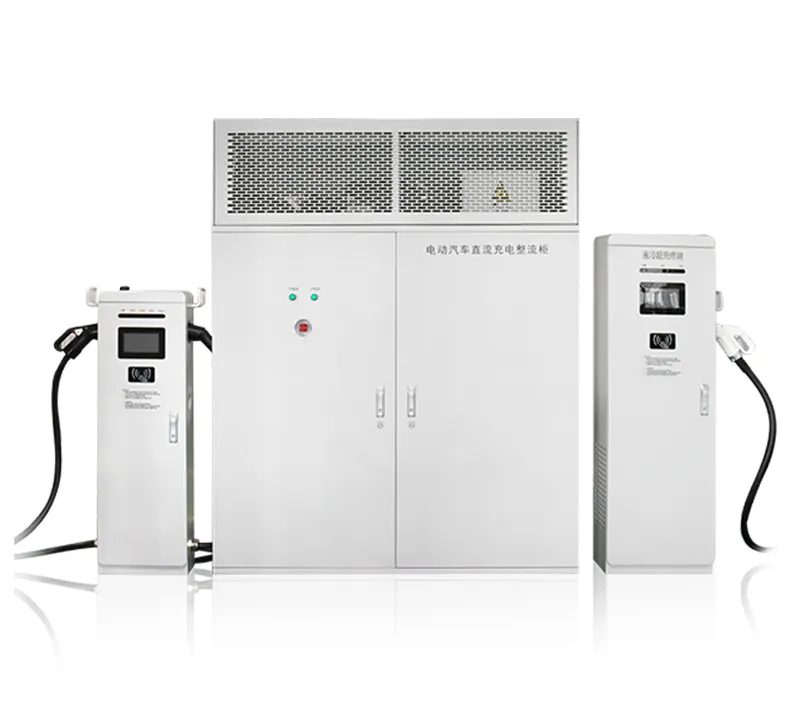

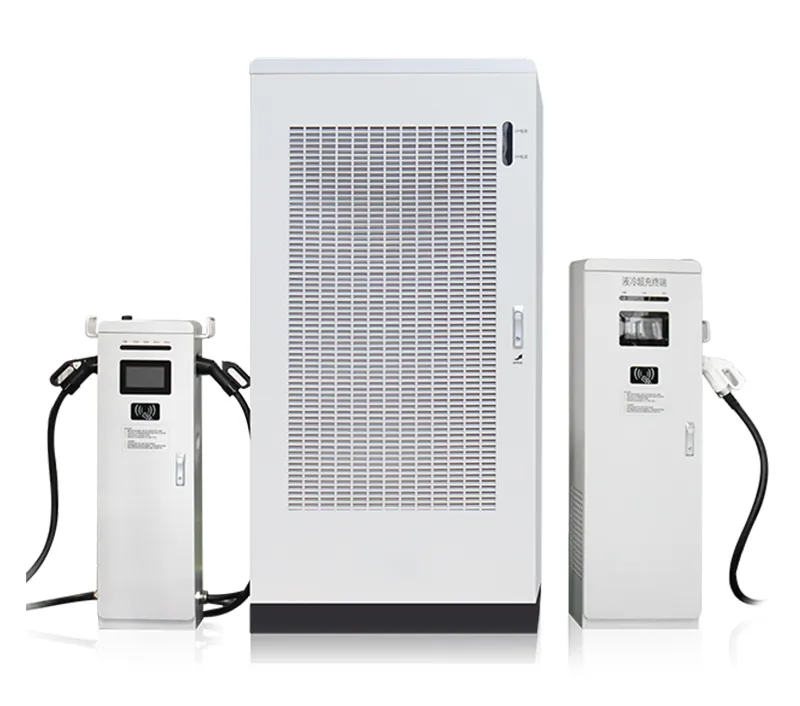

Système split de charge rapide DC pour VE (360-480kW)

Système split de charge rapide DC pour VE (360-480kW)
  • Système split de charge rapide DC pour VE (360-480kW)
  • Système split de charge rapide DC pour VE (360-480kW)
Contact
Caractéristiques

Les systèmes split de charge rapide DC pour véhicule électrique utilisent un module de charge à puissance constante 40kW-60kW refroidis par air ou 30kW-40kW refroidis par liquide et prennent en charge des tensions de sortie jusqu'à 1000V. L'efficacité de charge dépasse 96% et le système peut être configuré avec 2 à 12 bornes de recharge. Il est pratique pour les stations de recharge publiques, les points de stationnement sur l'autoroute et à d'autres applications de recharge commerciale.

  • Refroidis par air indice de protection : IP55
  • Refroidis par liquide protection de la puissance de l'armoire de distribution : IP65
  • Refroidis par liquide protection de l'échangeur de chaleur de l'armoire : IP54
  • Température de fonctionnement : -30°C à +70°C (réduction de puissance au-dessus de 55°C)
  • Consommation électrique au repos : ≤ 100W
Données techniques
INCEVD-360A INCEVD-480A INCEVD-360L INCEVD-480L
Mécanique Système de refroidissement Matrice: Force de refroidissement par air ; Terminale: force de refroidissement par air et lique Matrice: Force de refroidissement par air ; Terminale: force de refroidissement par air et lique Matrice: liquide de refroidissement; Terminale: force de refroidissement par air et lique Matrice: liquide de refroidissement; Terminale: force de refroidissement par air et lique
Dimensions (Matrice) 1000 × 850 × 1900 mm 1000 × 850 × 1900 mm 1700 × 900 × 2230 mm 1700 × 900 × 2230 mm
Dimensions (Charge rapide unique/double prise) 400 × 240 × 1350 mm 400 × 240 × 1350 mm 400 × 240 × 1350 mm 400 × 240 × 1350 mm
Dimensions (Supercharge prise unique) 500 × 300 × 1600 mm 500 × 300 × 1600 mm 500 × 300 × 1600 mm 500 × 300 × 1600 mm
Entrée AC Tension d'entrée 380 Vac ± 20% 380 Vac ± 20% 380 Vac ± 20% 380 Vac ± 20%
Fréquence reseau 45 ~ 65 Hz 45 ~ 65 Hz 45 ~ 65 Hz 45 ~ 65 Hz
Facteur de puissance ≥ 0.99 ≥ 0.99 ≥ 0.99 ≥ 0.99
Rendement du système ≥ 96% (Charge a moitié ou plus) ≥ 96% (Charge a moitié ou plus) ≥ 96% (Charge a moitié ou plus) ≥ 96% (Charge a moitié ou plus)
Sortie DC Puissance de distribution Planification intélligente, allocation à la demande Planification intélligente, allocation à la demande Planification intélligente, allocation à la demande Planification intélligente, allocation à la demande
Chaine de sortie 2 to 6 connectors 2 a 8 connecteurs , supports 1 Chaine de supercharge 2 a 6 connecteurs 2 a 8 connecteurs , supports 1 Chaine de supercharge
Tension de sortie DC 150 ~ 1000 V DC 150 ~ 1000 V DC 150 ~ 1000 V DC 150 ~ 1000 V
Max. Courant / Système total 1200 A 1600 A 1200 A 1600 A
Courant de sortie en phase terminale Charge rapide prise unique: 250A; Charge rapide a deux prises: 250A × 2; Supercharge prise unuque: 600A / 800A; terminal Personnalisé: 1000A
Conformité BMS Communication Compatible avec ancien et nouveau standards, Respecte les conditions de charge des anciens et nouveaux modeles de vehicle
Protection Température de fonctionnement -30°C ~ +70°C (Réduction 55°C) -30°C ~ +70°C (Réduction 55°C) -30°C ~ +70°C (Réduction 55°C) -30°C ~ +70°C (Réduction 55°C)
Protection Système enclosure pour IP55 Système enclosure pour IP55 Puissance et compatiment de distribution pour IP65, compatiment de chauffage pour IP54 Puissance et compatiment de distribution pour IP65, compatiment de chauffagepour IP54
Protection contre la poussière G3-niveau du filtre poussière G3-niveau du filtre poussière G3-niveau du filtre poussière G3-niveau du filtre poussière
Fonction de protection Surcharge/protection de sous tension, protection de sortie de surcharge , protection de surtension, Petit circuit protection, protection de la réserve de batterie, protection d'isolation, protection de la porte , protection d'anomalie des datas BMS, protection d'arret en cas d'emergence, Protection d'anomalies du verrou électromagnétique, protection du débranchement anormal, protection de la foudre et les surtensions, protection alarme anti-basculement (en option), protection alarme d'inondation / immersion dans l'eau (en option), etc.
Cas d'application
Cas d'application

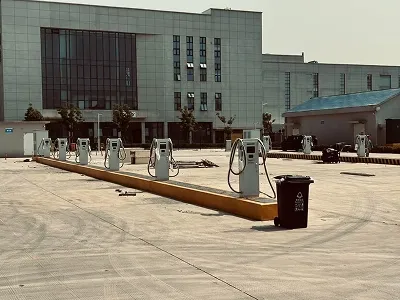

Station de recharge Yidiantong, Wuhan

Système de charge de type spilt DC avec 6 terminales 480kW
Cas d'application

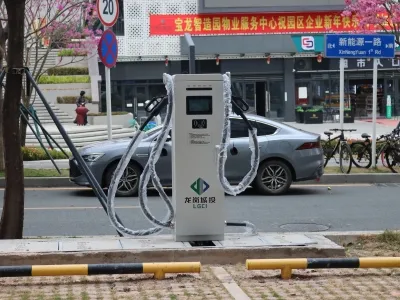

Pojet d'infrastructure de recharge urbain, Longgang, Shenzhen

Cas d'application

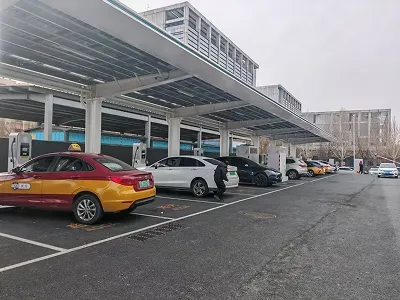

Station de charge de Jiangzhuanghu, Beijing

Amoire de rédressement de type split 480kW640kW
